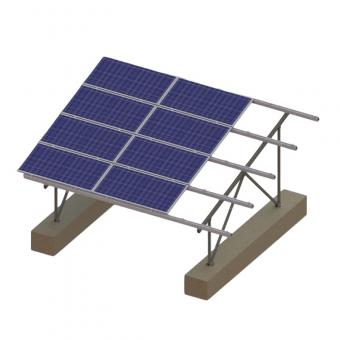

UI ソーラー野立て架台は通常広大な野地に適用されます。個人案件だけではなく、産業用な案件にも対応できます。
  • 商品番号.:

    ST3H野立て地上架台
  • 出荷港:

    厦門,中国
  • リードタイム:

    1ヶ月
  • 製品詳細

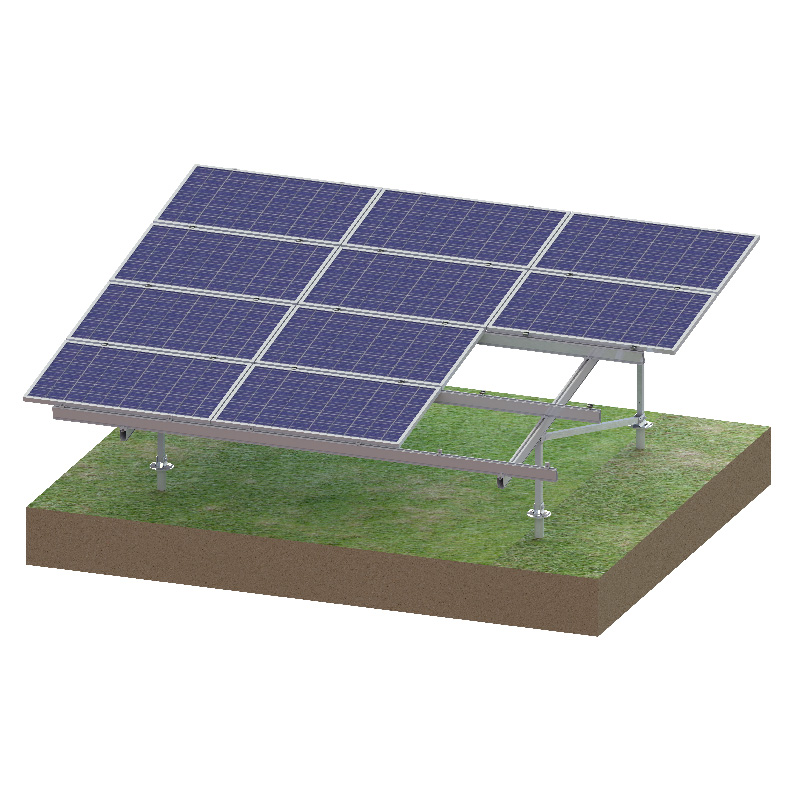

アルミ製野立て地上架台


野立て地上架台は強度と 耐食性が優れているAL6005-T5アルミ合金とSUS304ステンレススチールを採用します。


スチール製架台より重量1/3ダウン、各部材がほとんど工場で組立され、現場施工の効率が格段に向上します。新JIS基準が対応得意、構造の高強度とリサイクル可能の材料を使用するにも特徴とされます。





野立て地上架台



設置場所

野地/地上

傾斜角度

 0~60 度

最大風速

80m/s以上

積雪

1.4KN/m2以上

材質

AL6005-T5 &SUS304

パネル配置

横置き ,縦置き

基礎

コンクリート ,スクリュー杭

設計基準

 AS/NZS S1170 , JISC8955:2017



製品仕様

アルミ製地上架台

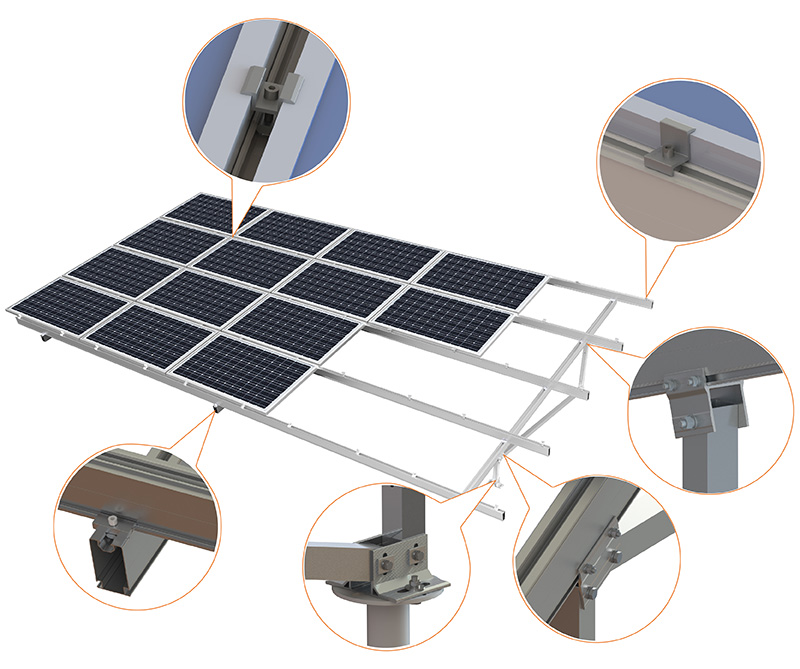

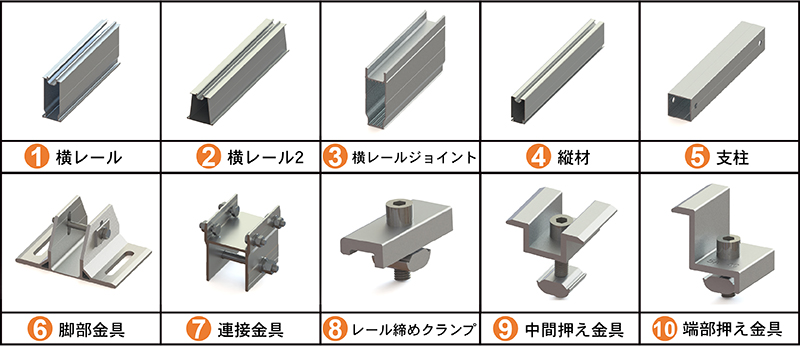

野立て架台各接合部一覧




1. 仮組立程度が高い、施工費用と時間が節約する

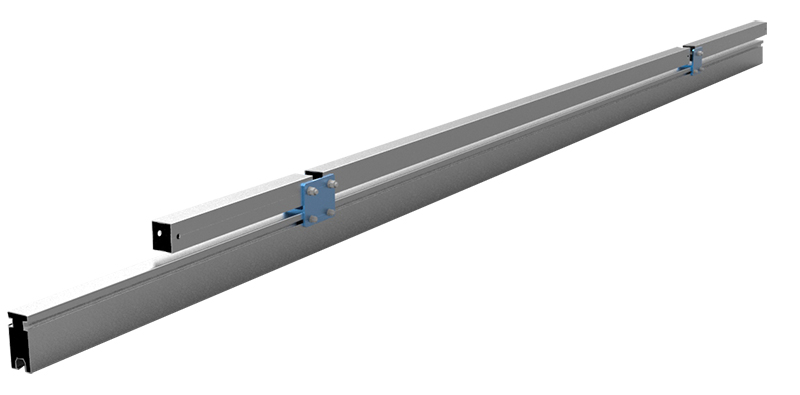

縦材、支柱と筋交いは出荷前に工場で組立されました。


野立て架台縦材セット

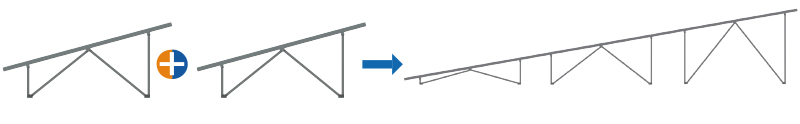

2. 多段式の設計が可能になり、敷地利用率がアップします。

ソーラー架台構造

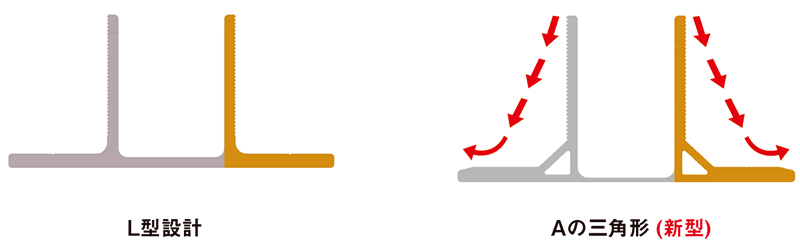

3.  脚部金具の設計

Aの三角形に改良され、ベースに両側から荷重にも対応でき、支柱とベースの安定性が一層上がります。

野立て架台金具

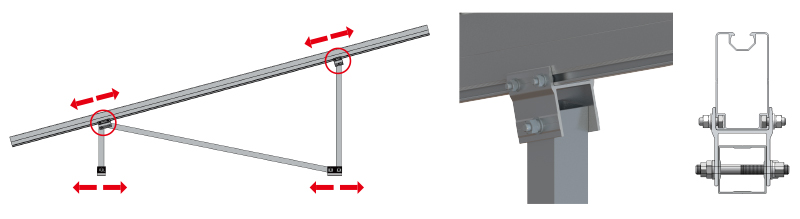

4.   誤差コントロール

縦材と支柱連結金具は両側ボルト止めて、現場の施工状況により、金具位置を調整でき、メンテナンスもしやすいです。


地上架台縦材セット

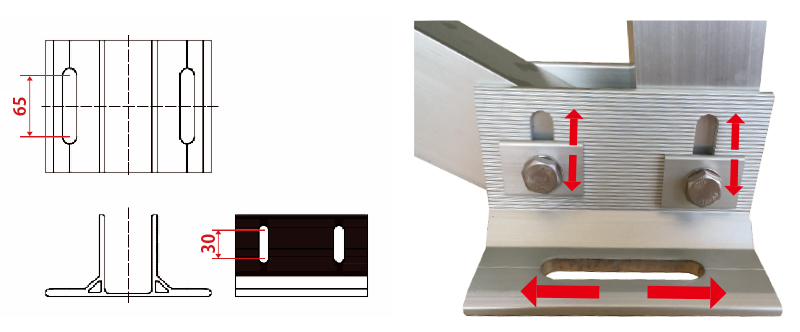

脚部金具の長穴設計(縦・横方向)施工誤差が調整でき、より便利です。

太陽光発電架台金具

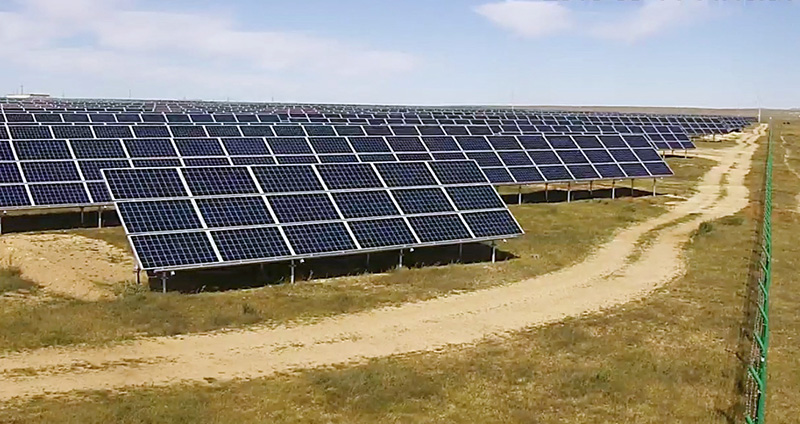

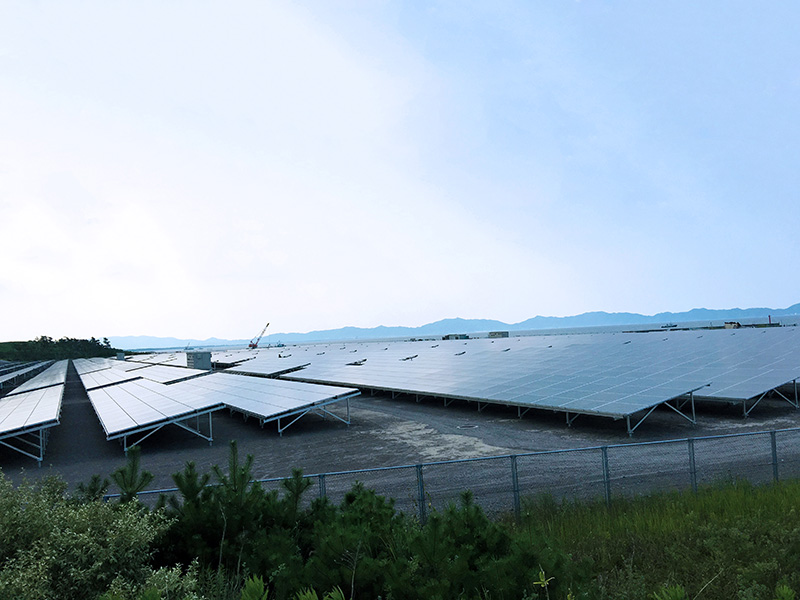

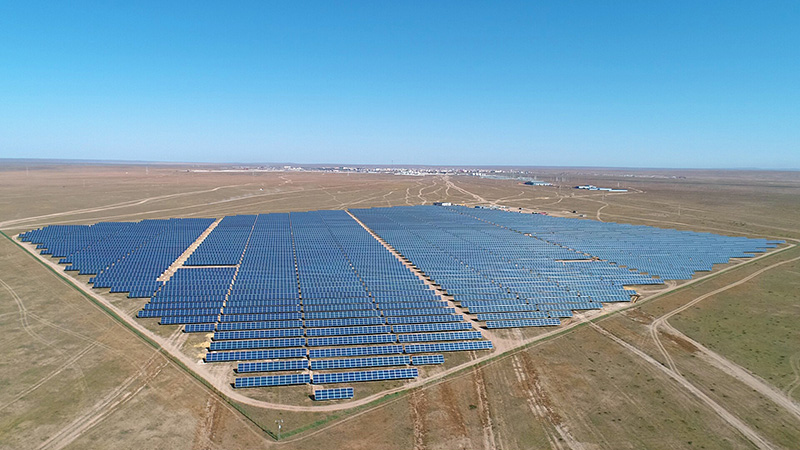

特高案件野立て架台


メガソーラー地上架台

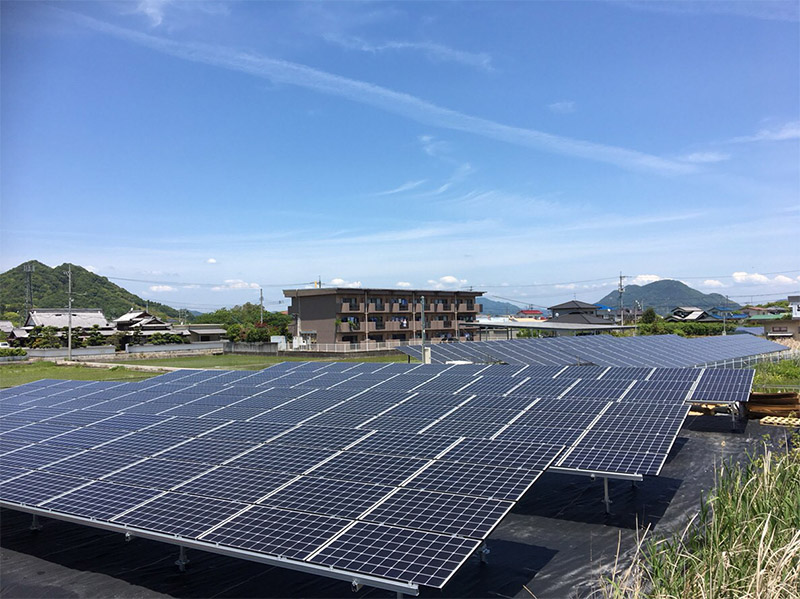

太陽光発電架台


太陽光発電システム 野立て


中国ソーラー野立地上架台メーカー.太陽光発電架台製品‐世界範囲で配送可能.

ISO9001 認証. 10 年間品質保証. 無料サンプル提供.カスタマイズされたソリューション


こんにちは
お問い合わせフォーム

無料見積りを得る

私たちの製品に興味を持っており、詳細を知りたい場合は、ここでメッセージを残してください、私たちはできるだけ早く返信されます。
あなたが質問や提案がある場合は、私たちにメッセージを残してください、我々はできるだけ早く返信されます!
関連製品
関連製品
鰐口クランプ

裏側からパネル取付クランプ

自社オリジナル設計の鰐口クランプはGLより高い架台に対して、施工が特に便利で安全です。 お客様から好評化をいただいております。

太陽光発電傾斜地架台

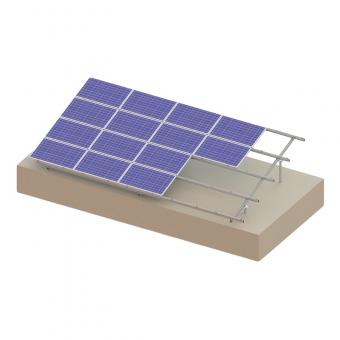

傾斜地用アルミ製架台

通常の野立て架台に特定金具を付けたら、東西傾斜している土地にも応用できる。

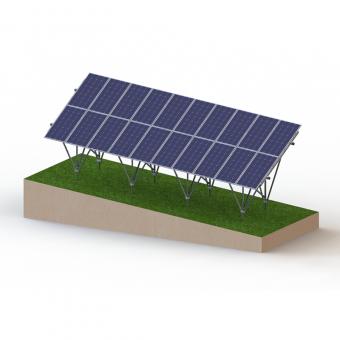

縦置き2段アルミ製野立て架台

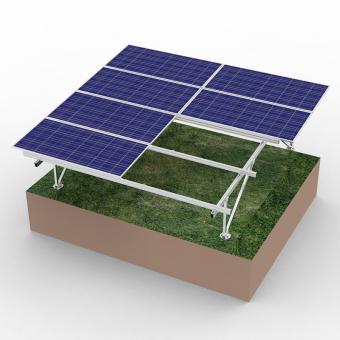

アルミ製地上架台II
