アレイ式ソーラーシェアリング架台

営農型架台

アレイ式ソーラーシェアリング架台

アレイ式ソーラーシェアリング架台

アレイ式ソーラーシェアリング架台

野立て架台の構造ですが、架台の下部に通行と入車が出来ていて、農業と太陽光発電は両立できるシェアリング架台


  • 商品番号.:

    シェアリング架台
  • 出荷港:

    厦門
  • リードタイム:

    20日
  • 製品詳細

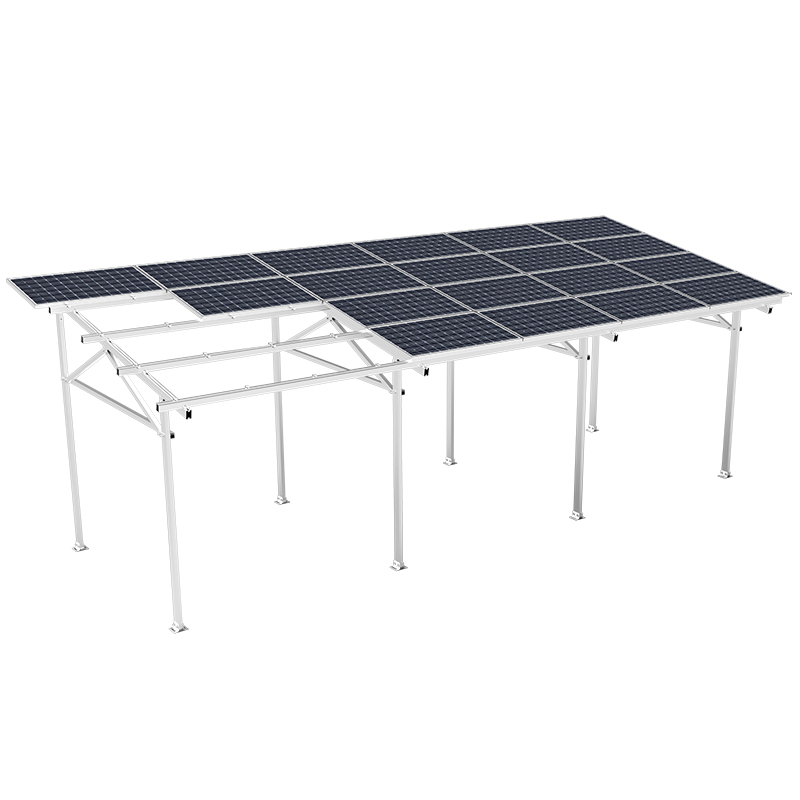

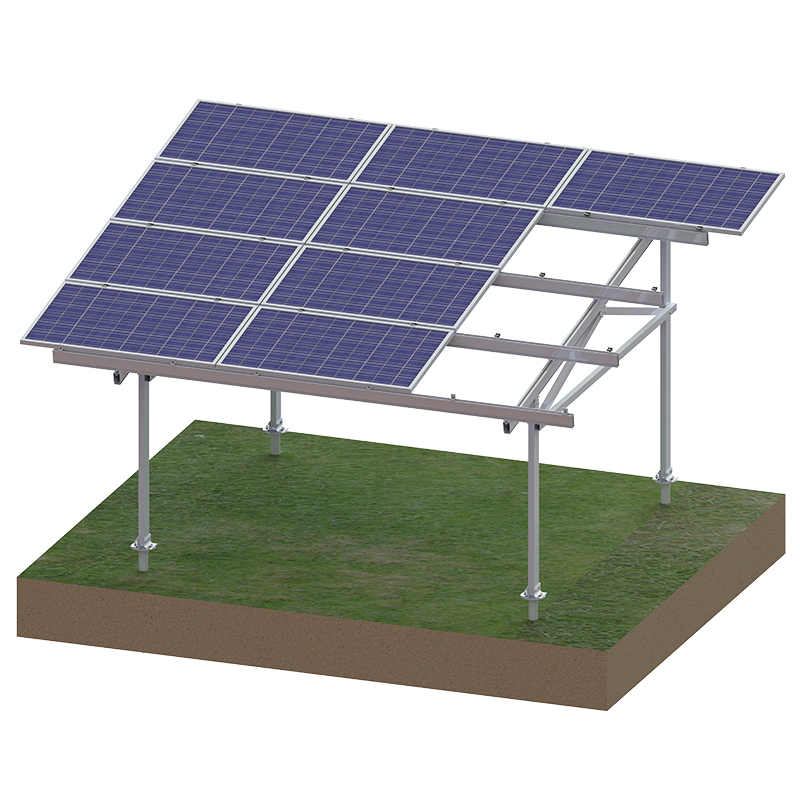

アレイ式ソーラーシェアリング架台

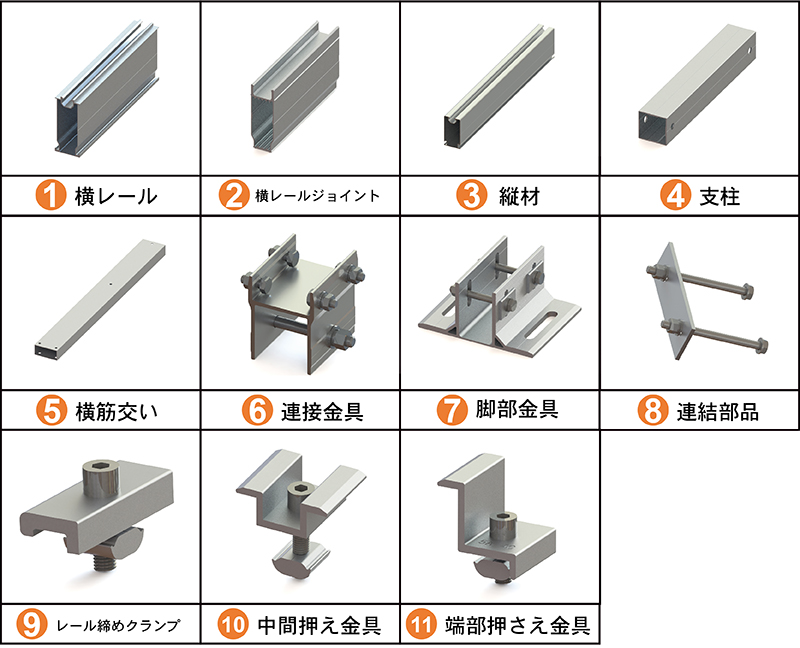

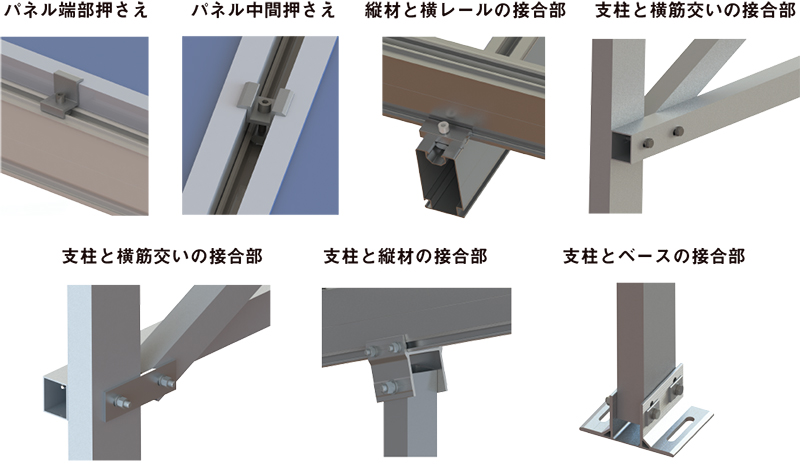

シェアリング架台の部品



設置場所 地面

角度:

 0~60 度

風速:

80m/s以下

積雪荷重:

1.4KN/m2以下

材質:

AL6005-T5 &SUS304

パネル配置:

横置き ,縦置き

基礎:

スクリュー杭 ,コンクリート基礎

設計基準 :

 AS/NZS S1170 , JISC8955:2017

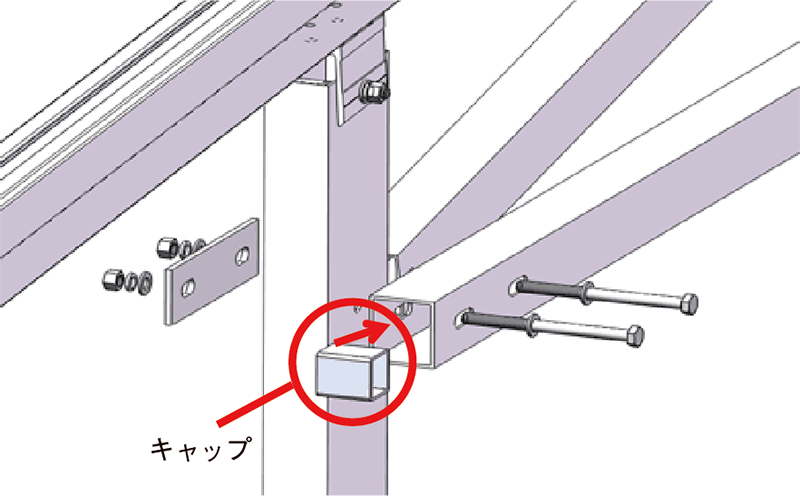

営農型太陽光架台の接合部



特長1: 高強度

支柱(ボルト締め付けの所)の変形を防止するため、キャップを入れております。

ボルトで数本の柱を固定する時、柱は変形しやすいので、 キャップで強度を強化すれば、柱変形などの問題を防止できます。

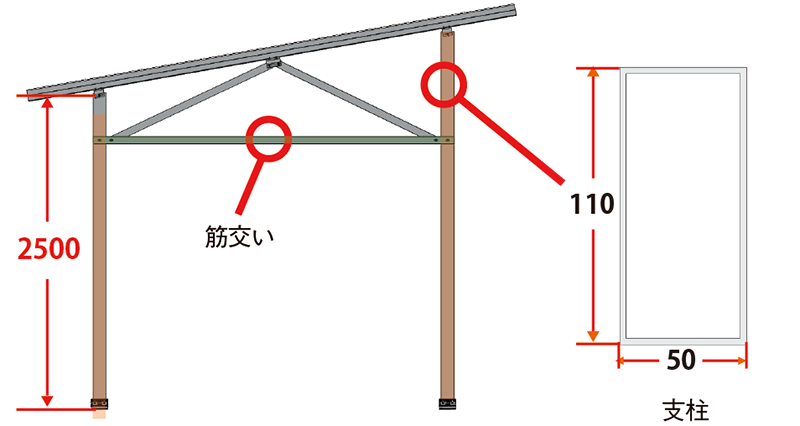

農地用架台の取付部

より丈夫な構造!

断面に筋交いを入れる仕様で、構造の安定性は一層アップしました。

柱の規格は50*110で非常に丈夫です。

GL2500mmも設計できます!

ソーラーシェアリング架台の断面

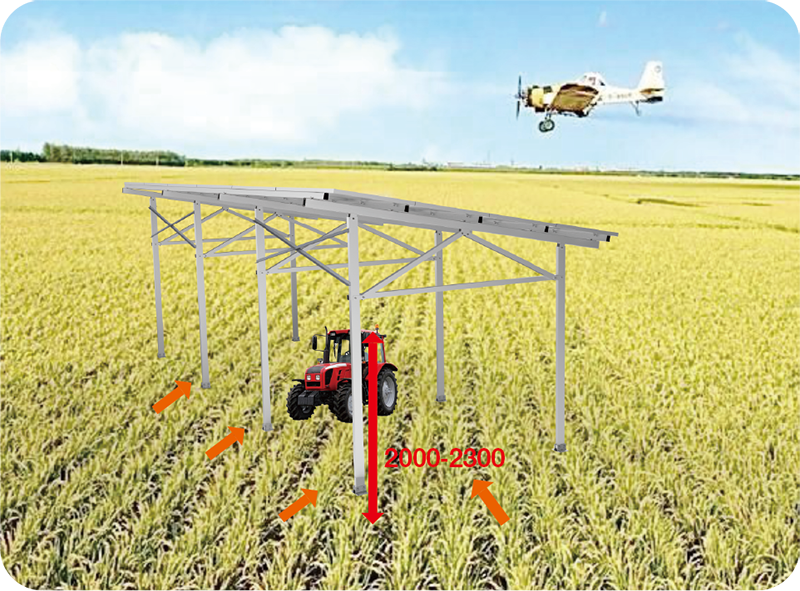

特長2:農業に適した設計

トラクターはあらゆる方向から自由に出入り可能!

構造は簡単で、高さ確保可能で、作業を妨げない!

シェアリング架台の車通行



特長3:施工簡単

工期短縮でコストが削減できる

通常の営農架台の施工は手間がかかって、工期は長いだけではなく、人件費などもかなり高いです。

 本架台はアルミ野立て架台に基づいて改良した営農架台で、施工はアルミ野立て架台と同じ、非常に簡単です。

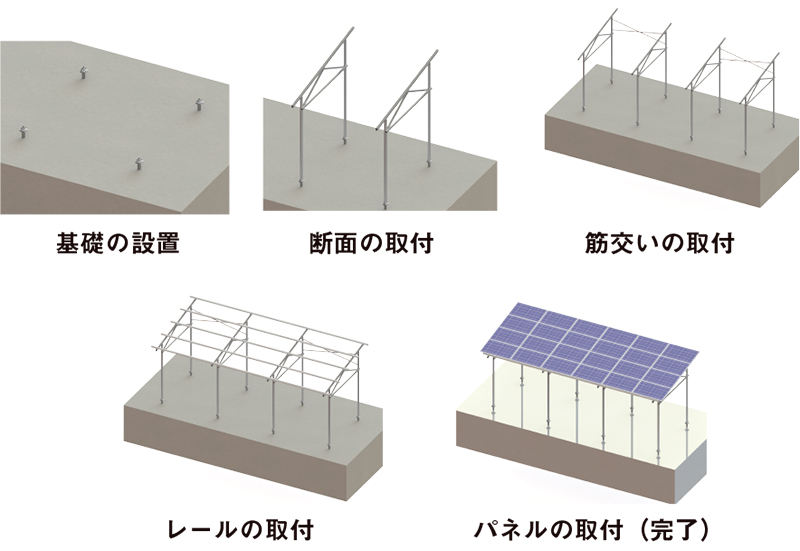

シェアリング架台の施工仕様

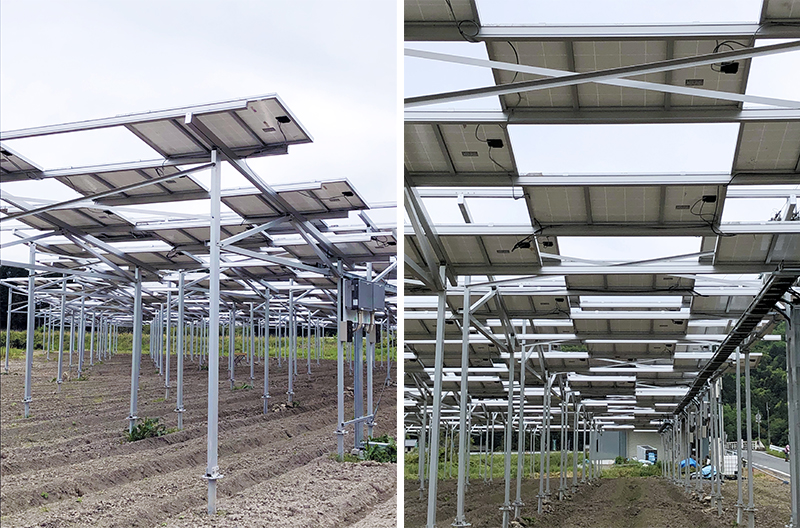

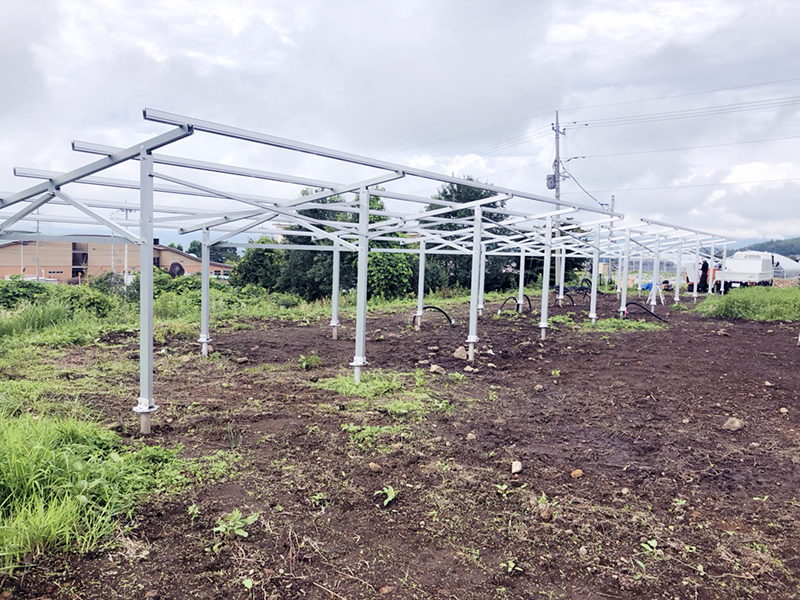

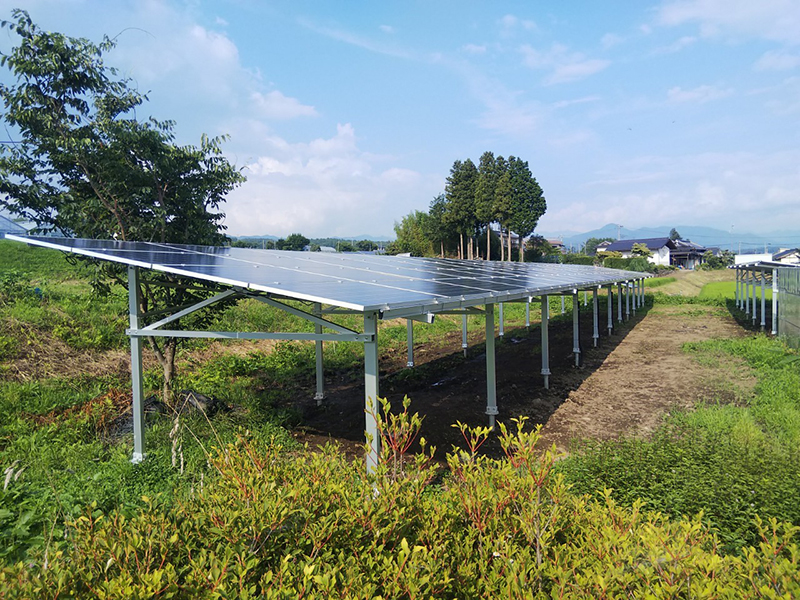

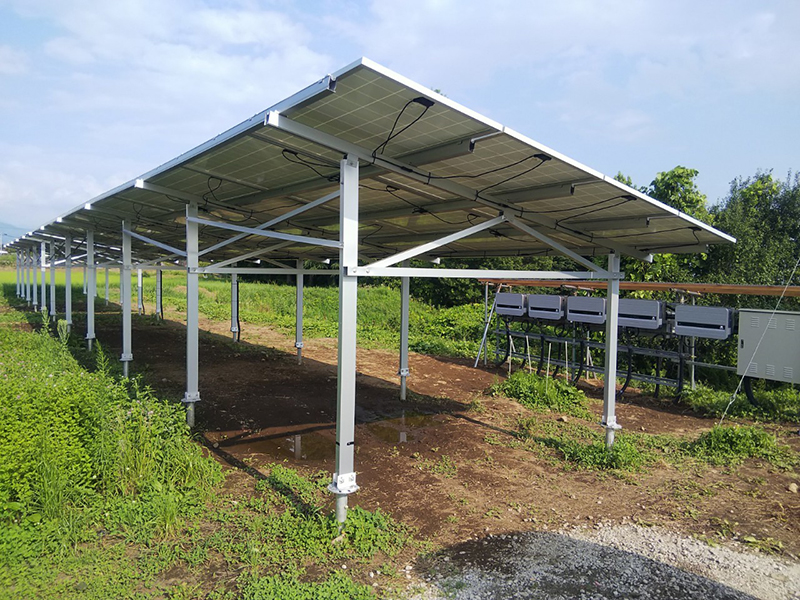

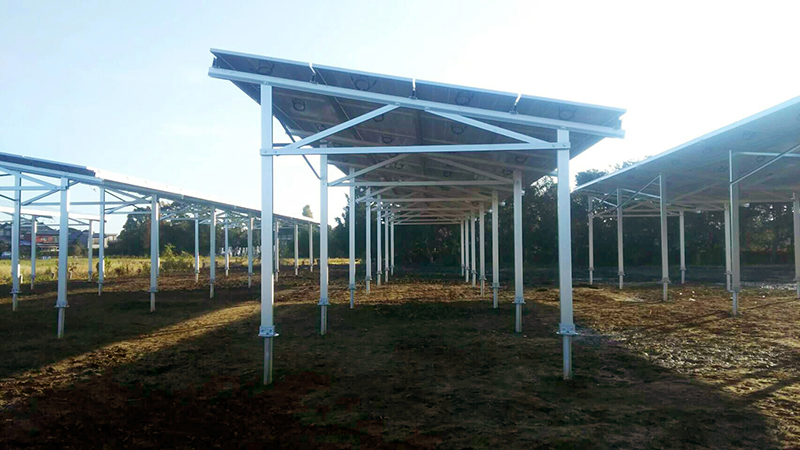

シェアリング架台実績


シェアリング架台実績


シェアリング架台実績


シェアリング架台実績


シェアリング架台実績



太陽光発電架台の生産工場でございます。野立て架台、シェアリング架台、カーポート架台、折半屋根用金具及び関連商品のフェンス・防草シートは生産、販売しております。ご興味の方はいつでもお問い合わせください。
