ダブルフランジ

傾斜地や凹凸のある地面で架台高さを同じレベルに施工することに困ったことはありませんか。
この場合、ダブルフランジを使えば、簡単に解決できます!
スクリュー杭を打ち終わった現場や施工中の現場で、スクリュー杭の高さを継ぎ足す必要があるときに、スクリュー杭と架台の距離を継ぎ足すことができるダブルフランジが便利です。



  • 商品番号.:

    ダブルフランジ
  • 支払い:

    T/T
  • 製品の起源:

    中国厦門
  • 色:

    シルバー色
  • 出荷港:

    中国 厦門(XIAMEN CHINA)
  • 製品詳細

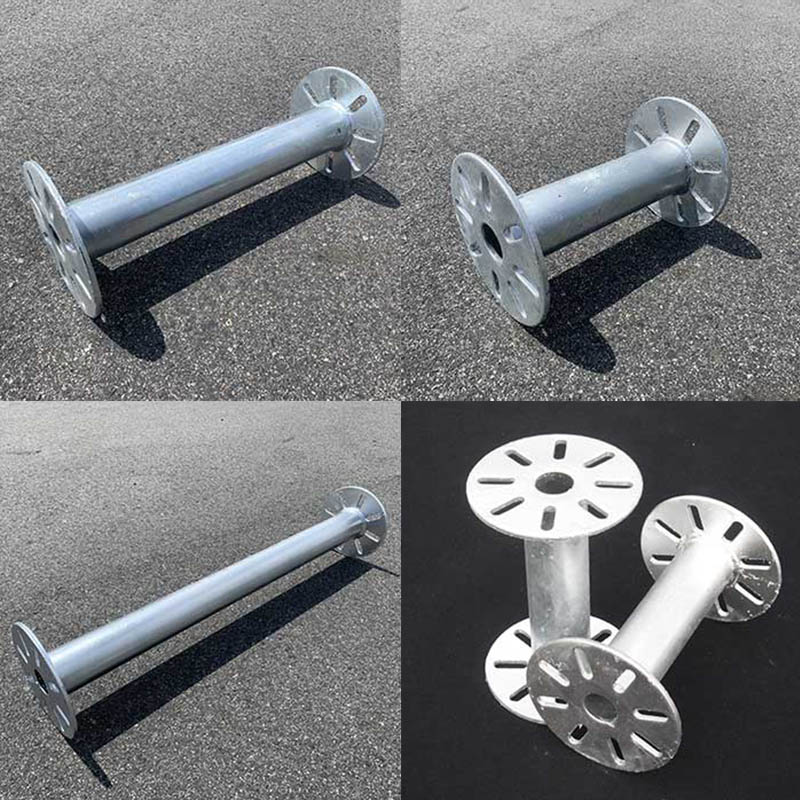

ダブルフランジ


ご必要な長さで規格を選定します。長さもH100mm~3000mmをご用意しております。        

お客様のご要望に応じてカスタマイズできます。

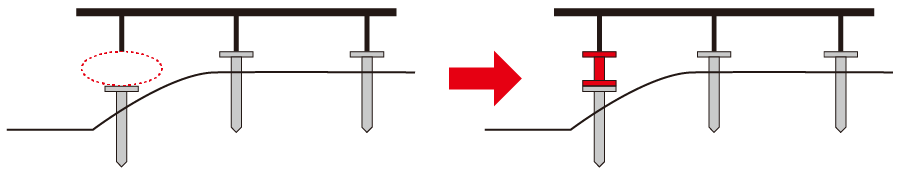

✩スクリュー杭が法面に来てしまったときなど、架台の台座部分がスクリュー杭に届かないことがあります。

そんな時はダブルフランジで杭天を合わせることができます。

高低差対応両面フランジ

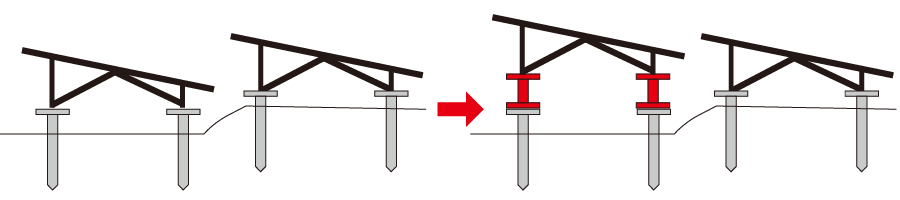

✩北側のアレイが南側のアレイより低くなってしまった時、北側のアレイを全体的に高くすることができます。

注意:スクリュー杭の打ち込み深さを浅くして、杭だけで高さを調整することは危険です


傾斜地対応杭



シルバー色

表面処理

亜鉛メッキ

ボルト材質

Q235鋼

寸法

100mm~3000mm

✩3000mm以上の場合、特製で対応することも可能

皮膜厚さ

80μm                                               

✩塩害対応であれば、110μmまでも生産できる

連結

2.75mm、3.0mm、など対応可能

直径

φ76mm

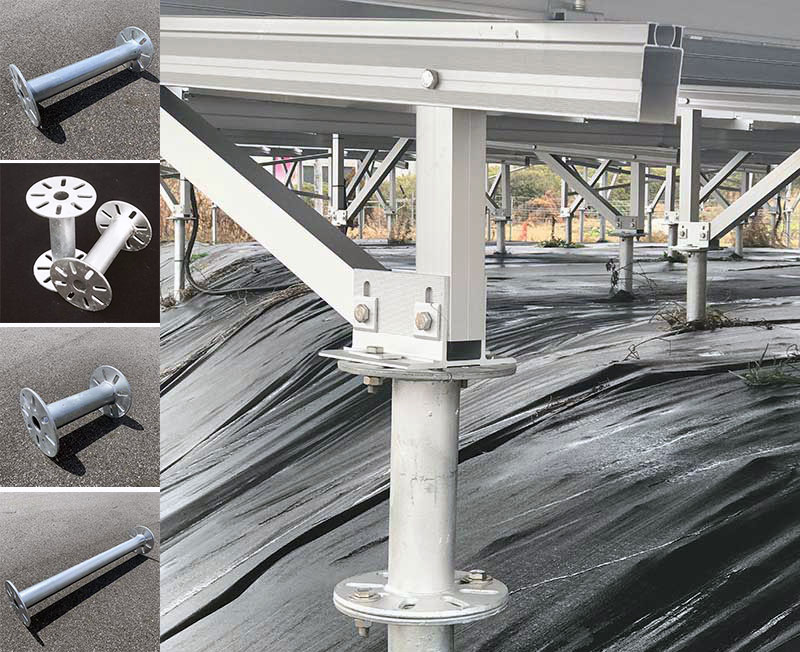

1.ゴルフ場、山地などの傾斜地に対応しやすい。

2.ご必要の高さの両面フランジで杭施工不具合が生じた時点で、簡単に高低差を調整する。

3.接合部に強度テストを受け済みで、品質が良い。

4.溶融亜鉛メッキ塗装で耐候性に抜群。

6.撤去作業が楽で、別の場所に移動して、再利用可能。



高さ調整フランジ
