傾斜地用アルミ製架台

傾斜地用アルミ製架台

通常の野立て架台に特定金具を付けたら、東西傾斜している土地にも応用できる。

  • 商品番号.:

    傾斜地用アルミ制架台
  • 出荷港:

    厦門,中国
  • リードタイム:

    1ヶ月
  • 製品詳細

傾斜地用アルミ製架台


傾斜地用アルミ製架台は斜面に太陽光パネルを取り付けられる架台です。南北傾斜だけでなく、東西傾斜も弊社の特定金具を利用して問題なく設置できます。




野立て地上架台



設置場所

野地/地上

傾斜角度

 0~60 度

最大風速

80m/s以上

積雪

1.4KN/m2以上

材質

AL6005-T5 &SUS304

パネル配置

横置き ,縦置き

基礎

コンクリート ,スクリュー杭

設計基準

 AS/NZS S1170 , JISC8955:2017

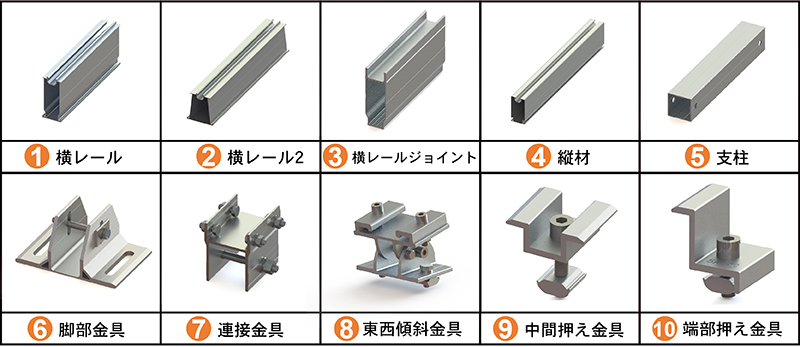

構成部品一覧:

東西傾斜太陽光発電

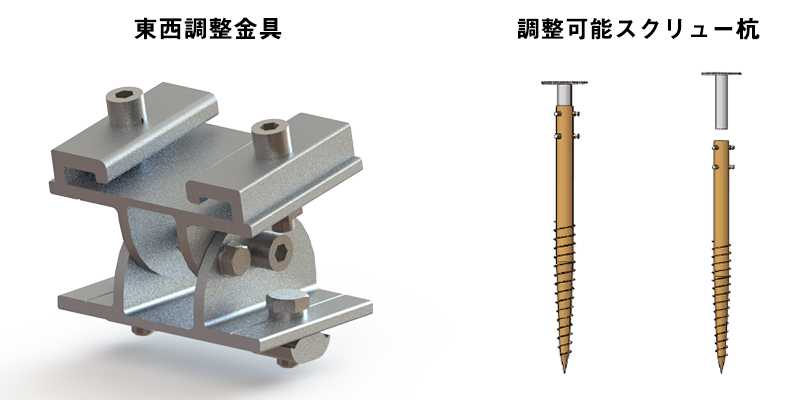

接合部一覧:角度調整できる太陽光発電




1. 傾斜地対応しやすい

山間部や凹凸のある土地、ゴルフ場跡地などの傾斜地での設置が簡単になります。

東西傾斜ソーラー架台

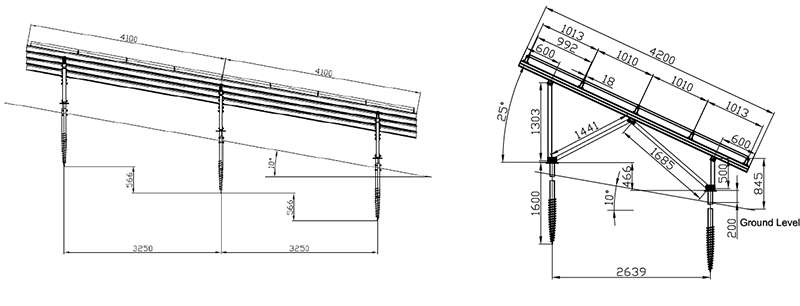

断面参考
(東西、南北傾斜あり)

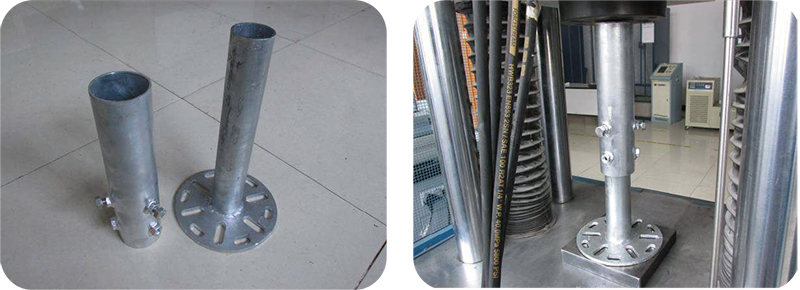

2. テスト試験済み

接合部に強度テストを受け、設計荷重が許容応力度範囲内にあることを確認しました。


アジャスタースクリュー杭

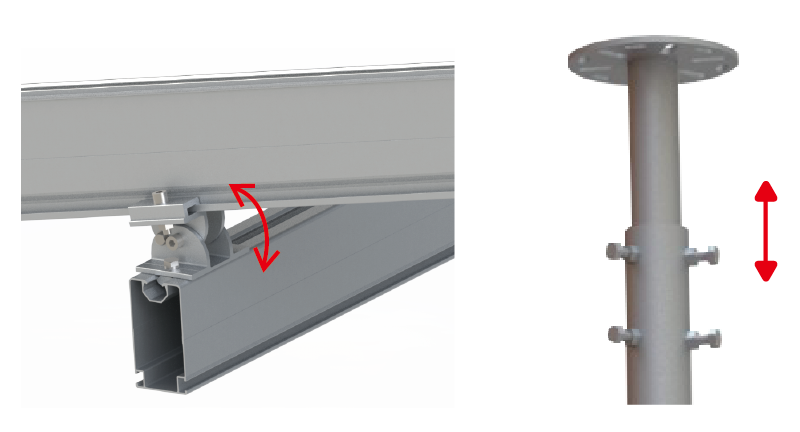

3.  南北方向調整

長さ調整できる杭より、杭施工不具合が生じた時点で基礎から調整することができます。
フランジ付けの部分はご指定長さより生産できます。


4.   東西方向調整

容易く施工誤差が生じる傾斜地に、東西調整金具で東西方向0-30度までの調整が可能です。


5.   ベース調整

縦・横方向は長穴設計のため、調整幅を持つ。
縦方向調整範囲:65mm
横方向調整範囲:30mm

太陽光発電架台用部材

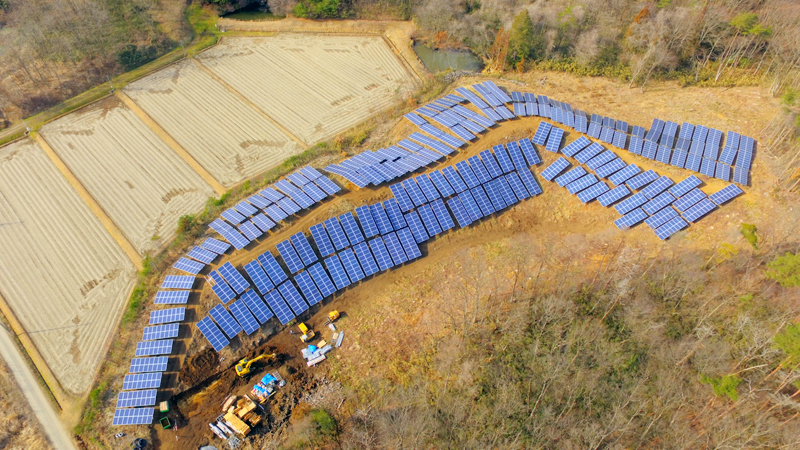

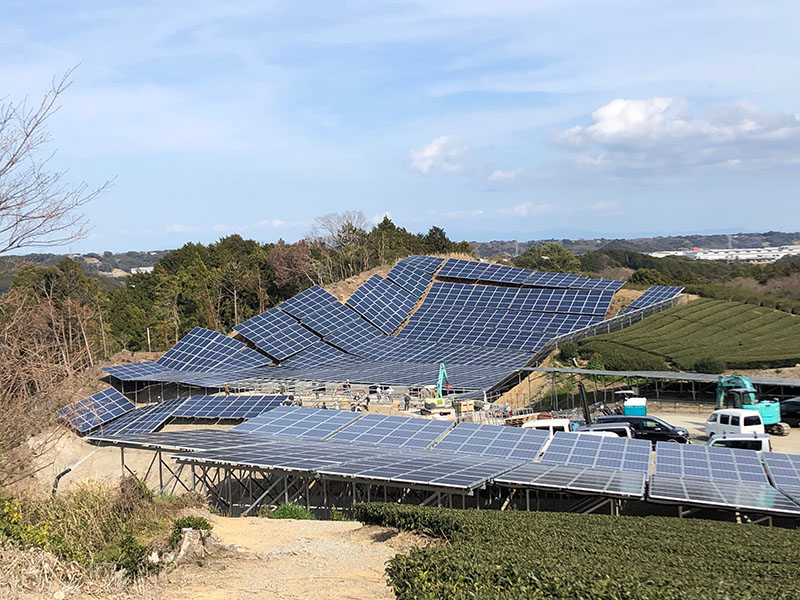

傾斜地ソーラー架台実績



中国ソーラー野立地上架台メーカー.太陽光発電架台製品‐世界範囲で配送可能.

ISO9001 認証. 10 年間品質保証. 無料サンプル提供.カスタマイズされたソリューション
