製品構成

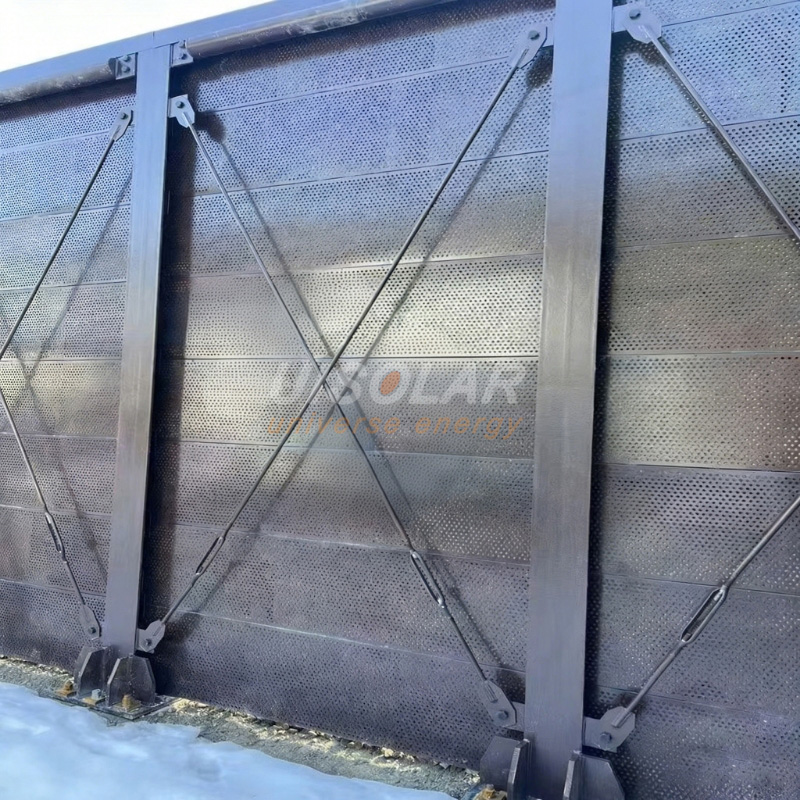

防音壁パネルは、内側の穿孔吸音面板、吸音材、外側の非穿孔遮音背板による複合構造です。

標準的な部材構成は以下の通りです。

- 板高さ：500mm

- 支柱中心距離：2000mm

- 板厚さ：80mm

- 対応高さ：H2000、H2500、H3000、H3500、H4000

- 面板：1.0mm亜鉛メッキ鋼板

- 支持構造：H形鋼支柱、パネル差込溝、天端カバー

- 表面処理：溶融亜鉛めっきおよび粉体塗装

- 基礎：埋込アンカーボルトを用いた基礎条件に対応

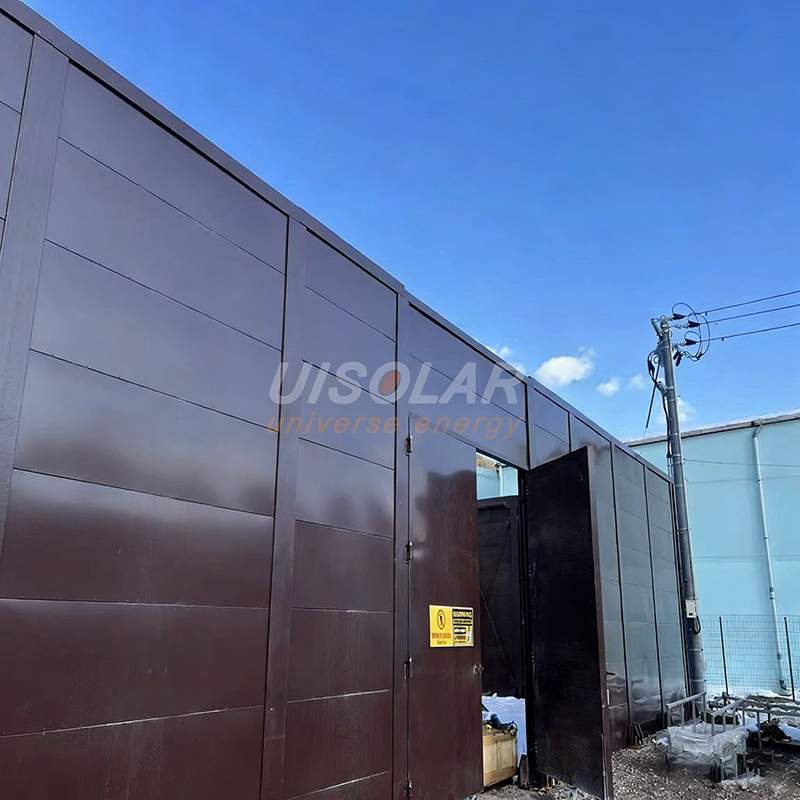

- 付帯設備：フェンス、補強材、両開き扉など

※ 支柱寸法、底板寸法、補強材および基礎仕様は、設置高さ、風荷重、地盤条件、開口部、設備配置などに応じて個別に検討します。

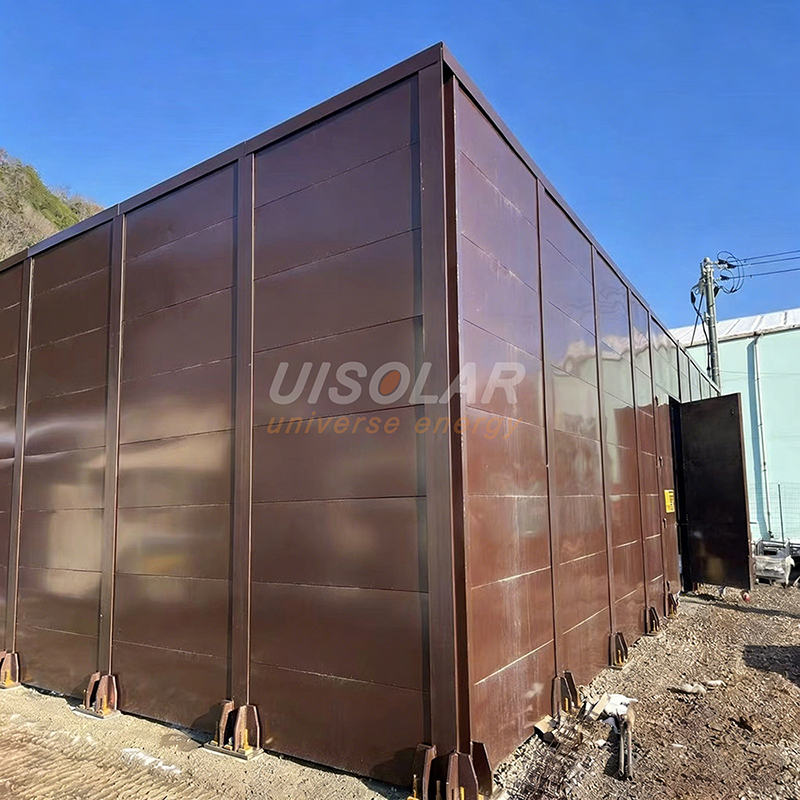

蓄電池設備周辺の騒音対策

本製品は、以下の設備周辺における近隣騒音対策を想定しています。

- 系統用蓄電池コンテナ

- PCS

- 変圧器

- 空調・冷却設備

- 発電機設備

- 敷地境界付近の設備エリア

防音壁単体ではなく、設備の配置、音源の高さ、敷地境界、近隣施設との距離、地盤条件を踏まえ、支持構造・基礎・フェンスを含めて検討することが重要です。
