アルミ製地上架台

裏側からパネル取付クランプ

裏側からパネル取付クランプ

自社オリジナル設計の鰐口クランプはGLより高い架台に対して、施工が特に便利で安全です。

お客様から好評化をいただいております。



  • 商品番号.:

    裏側からパネル取付クランプ
  • 出荷港:

    厦門,中国
  • リードタイム:

    1ヶ月
  • 製品詳細

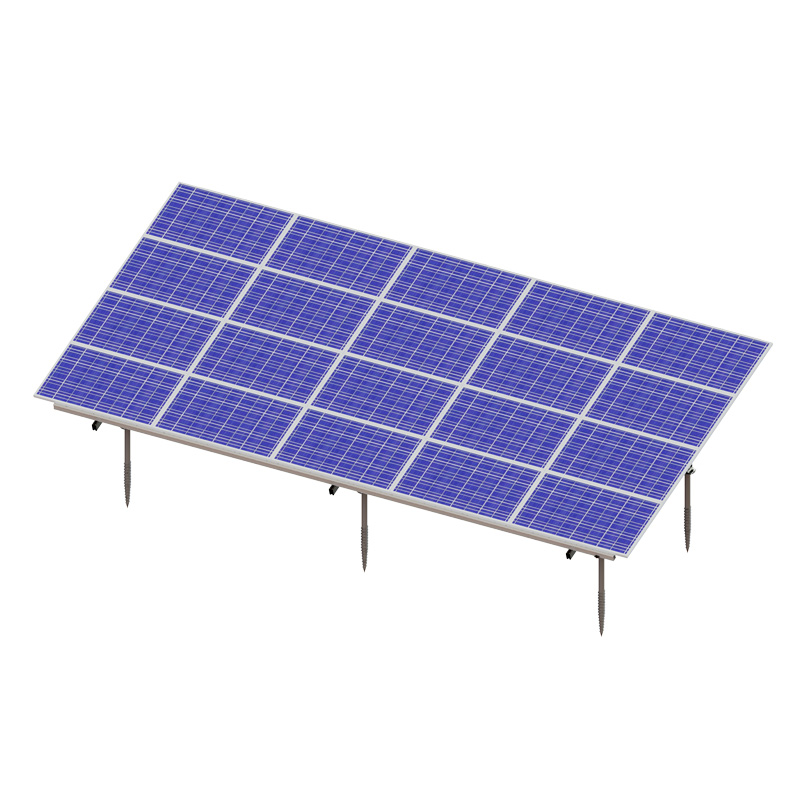

裏側からパネル取付る架台


野立て地上架台は強度と 耐食性が優れているAL6005-T5アルミ合金とSUS304ステンレススチールを採用します。


スチール製架台より重量1/3ダウン、各部材がほとんど工場で組立され、現場施工の効率が格段に向上します。新JIS基準が対応得意、構造の高強度とリサイクル可能の材料を使用するにも特徴とされます。





パネル裏側固定



設置場所

野地/地上

傾斜角度

 0~60 度

最大風速

80m/s以上

積雪

1.4KN/m2以上

材質

AL6005-T5 &SUS304

パネル配置

横置き ,縦置き

基礎

コンクリート ,スクリュー杭

設計基準

 AS/NZS S1170 , JISC8955:2017

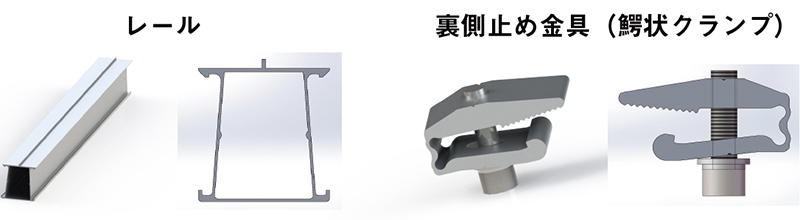

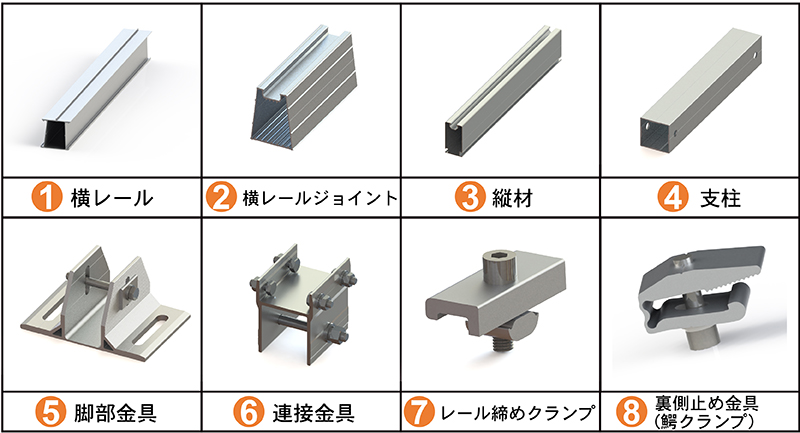

構成部品一覧:

裏側からパネル取付可能な架台

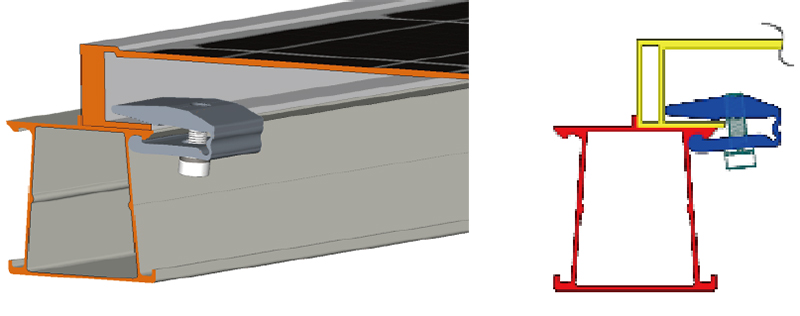

接合部一覧:





特長1:施工楽かつ安全作業

GLより高い架台及び急傾斜の架台に対して、従来の上からパネルを取り付ける作業は危険で、大変手間かかる。
鰐状クランプを使い、裏側止めで、施工しやすいほか、安全作業も実現できる。

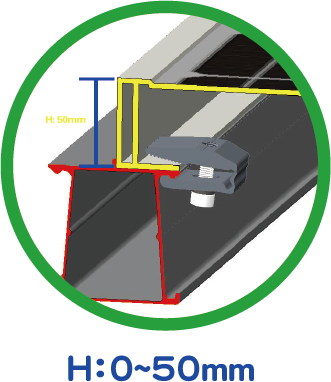

特長2:パネル厚み制限無し

あらゆるパネル(枠ある)の厚みを対応でき、クランプ分類の手間をなくし、施工スピートが上がる。

パネル裏側から固定できる野立て架台

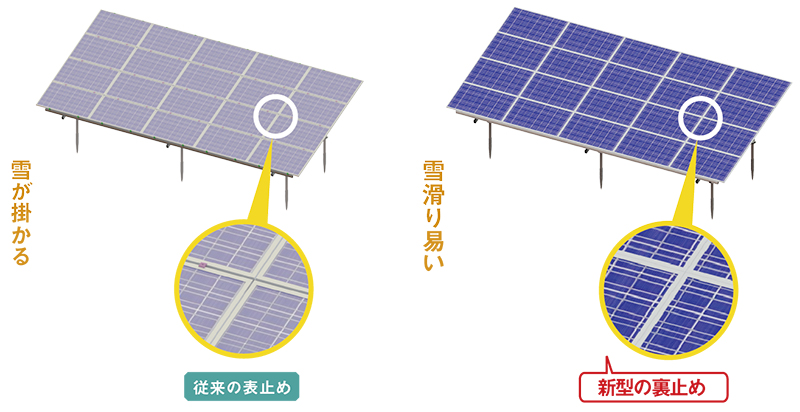

特長3:雪滑り易い

従来の表止め押さえ金具なら、パネル固定部に隙間があるので、雪が掛かる可能性が高いが、 裏側止めなら、パネルが綺麗に揃えられ、隙間がないので、雪積りの悩みも解決できる。


パネル下から固定

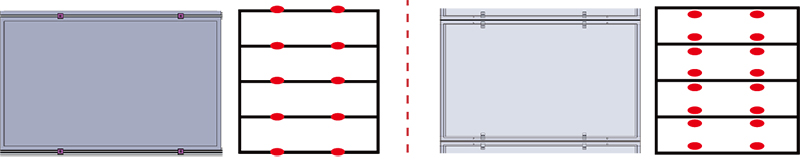

特長4:パネルをしっかり固定できる

従来の押さえ金具なら、4段パネル1列10点固定している。 裏側止めの場合、4段パネル1列16点で、もっとしっかり固定できる。


パネル固定金具

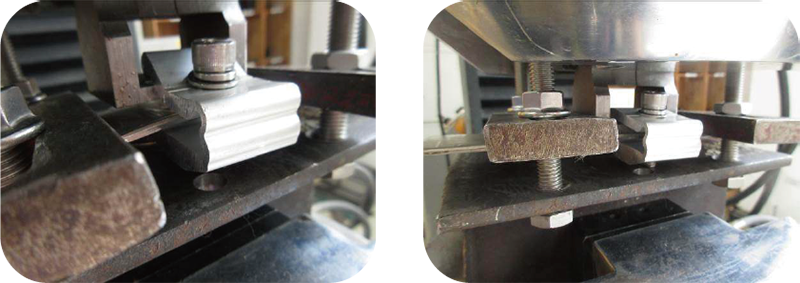

特長5:テスト試験済み

鰐状クランプはSGSテストを受け、安心できる。


パネル裏側から固定できる野立て架台





施工便利な裏側からパネル取付可能な架台
